隨著人們生活水平的日益提髙和市場競爭的日趨激烈、顧客的需求在不斷變化從摩托車整車到零部件，從產(chǎn)量、質(zhì)量到規(guī)格、款式、外觀等方面均有很大提升。鋁輪轂表面的防護(hù)性和裝飾性也在不斷提高和變化，以適應(yīng)上游企業(yè)和最終消費(fèi)者的需求。粉末涂料是一種新型的不含溶劑固體粉末狀涂料，具有不，用溶劑、無污染、節(jié)省能源和資源、減輕勞動(dòng)強(qiáng)度和涂膜機(jī)械強(qiáng)度高等特點(diǎn)，與傳統(tǒng)的油漆工藝相比，粉末涂裝具有高效、節(jié)能，污染少、涂料利用率高、涂膜性能好等特點(diǎn)。因此，粉末涂料在摩托車輪轂中的應(yīng)用成為一大課題。

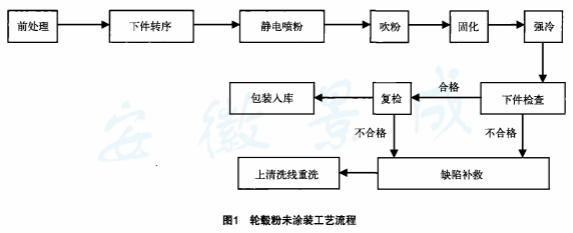

輪轂粉未涂裝工藝流程如圖1所示。

1.1 前處理

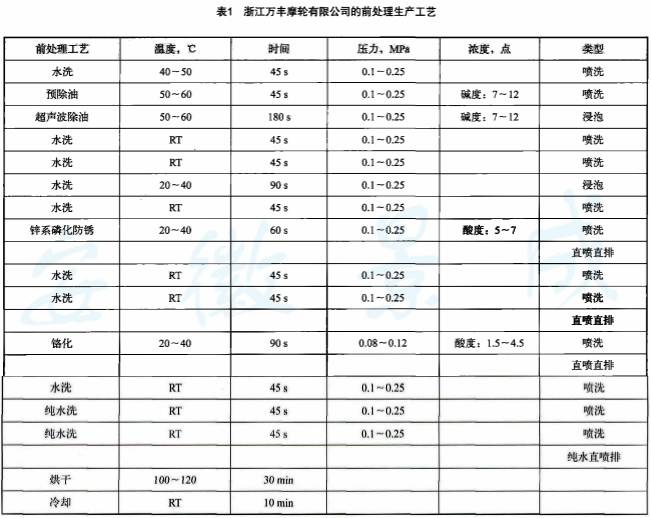

表面處理技術(shù)是涂裝技術(shù)的重要組成部分，在整個(gè)工藝過程中，需要選用清洗劑、表面調(diào)整劑、磷化劑、鈍化劑和氧化劑等多種精細(xì)化工產(chǎn)品，這些化工產(chǎn)品組成復(fù)雜、性能差異大，如果選用不當(dāng)，或在使用中各槽液得不到很好的控制和管理，反而對涂層質(zhì)量產(chǎn)生不利影響。浙江萬豐摩輪有限公司的前處理生產(chǎn)工藝如表1所示。

1.2 轉(zhuǎn)序要求

檢査所有準(zhǔn)備噴粉產(chǎn)品的表面，如果表面有缺陷的應(yīng)清理出來，修挫（如果表面有不平整的應(yīng)補(bǔ)充修銼齊平、補(bǔ)膩?zhàn)樱ㄨT件表面的氣孔、縮孔、凹坑等缺陷應(yīng)用膩?zhàn)友a(bǔ)平，膩?zhàn)颖砻鎽?yīng)砂光，且與鑄件表面平齊），再重新上前處理線清洗。

1.3 粉末靜電噴涂

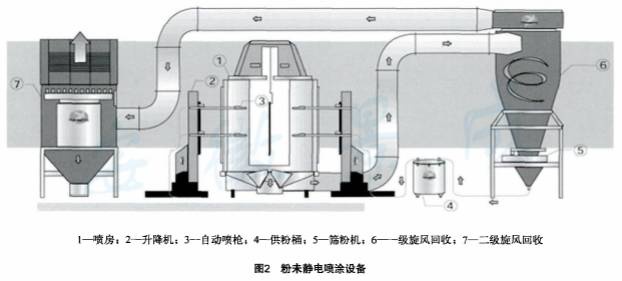

噴涂設(shè)備系統(tǒng)：粉未靜電噴涂設(shè)備如圖2所示。

a）噴槍的技術(shù)要求：粉末靜電噴槍決定著粉末的噴涂方向，控制著沉積速度，控制著生成圖案的尺寸、形狀和噴涂密度，其作用是產(chǎn)生良好的電暈放電，使噴出的扮末盡可能的帶電，均勻散布在工件的表面。因此，要求噴槍需達(dá)到：粉末離子應(yīng)得到最大的帶電效果、適應(yīng)不同的噴粉量、應(yīng)有最大的安全系數(shù)。

b）供粉裝置：粉末在流化桶內(nèi)流化，然后由空氣把粉末送往噴槍裝置內(nèi)，由粉末輸送泵、粉末流化桶和儲(chǔ)粉器組成。

c）供氣系統(tǒng)：粉末噴涂對壓縮空氣質(zhì)量有嚴(yán)格要求，含水量小于1.3g/m3，含油量小于10mg/m3，浙江萬豐摩輪有限公司的空氣入口裝有油水分離器，使壓縮空氣可以得到保證。

d）噴粉室的要求：粉末噴涂過程中，粉末不能向車間和噴涂人員反噴，要保證工件在噴涂時(shí)粉末的方向和流動(dòng)速度，噴粉室要便于清理、不容易引起粉末沉積，室內(nèi)光線要充足。

e）粉末靜電工藝參數(shù)的控制如下：

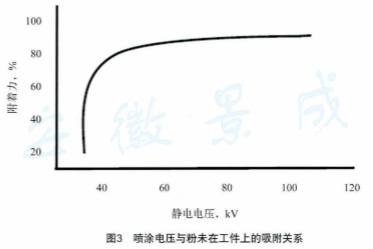

靜電電壓：1）噴涂電壓大小會(huì)影響粉末在工件上的吸附量如圖3所示，電壓增髙附著量增加；但電壓過高（大于90kV）粉末附著量反而會(huì)降低，靜電電壓一般控制在60~70kV，電壓過高導(dǎo)致粉末反彈和邊緣麻點(diǎn)，電壓過低不能使粉末充分帶電，上粉率低，涂層膜厚不均勻。復(fù)雜工件的電壓要適當(dāng)降低（在工件凹陷處，由于靜電屏蔽的作用，電壓越高靜電屏蔽作用越大，需降低電壓噴涂）對二次噴涂的產(chǎn)品（返工），電壓可適當(dāng)調(diào)低至30~50kV。

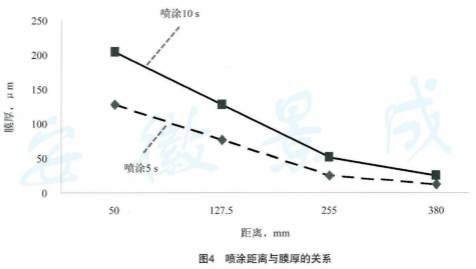

噴涂距離：噴涂距離的變化對膜厚的極限值影響特別敏感，在電壓不變情況下，噴涂距離增加時(shí)膜厚減少；工件和噴槍距離過短，會(huì)產(chǎn)生電火花，噴涂距離與膜厚的關(guān)系如圖4所示.。

流化氣壓：流化床的作用是利用氣流的作用，使粉末形成一種適當(dāng)?shù)牧骰癄顟B(tài)，手感類似液體的流動(dòng)狀態(tài)。監(jiān)測流化達(dá)到充分狀態(tài)，最簡單的操作是用手或棍棒攪動(dòng)粉末時(shí)感覺不到阻力的存在。流化便于粉末吸入導(dǎo)管，在加速風(fēng)的作用下，產(chǎn)生霧化效果，壓力不足或壓力過大都會(huì)造成流化不充分。

1.4 固化的技術(shù)要求

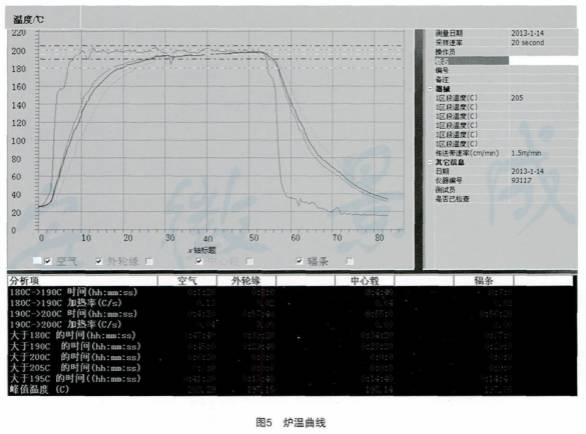

涂層的均勻固化：根據(jù)爐溫曲線，工件表面上中下3點(diǎn)的溫度曲線應(yīng)落在偏差不大于10℃的范圍內(nèi)，如圖5所示；均勻固化可以保證涂層質(zhì)量穩(wěn)定，涂層外觀顏色光澤一致。

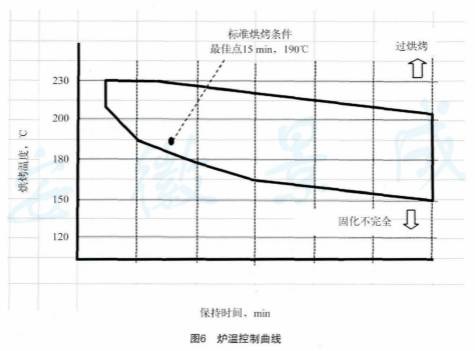

固化溫度：爐溫控制在固化溫度范圍內(nèi)，如圖6所示，根據(jù)粉末供應(yīng)商提供的固化條件確定工藝參數(shù)。浙江萬豐摩輪有限公司F07粉末固化條件為：190℃×15min或200℃×10min或210℃×8min；該溫度為工件溫度而非空氣溫度，時(shí)間為工件達(dá)到所需溫度后保持的時(shí)間，固化溫度與時(shí)間的交點(diǎn)必須在曲線框內(nèi)。

1.5 粉末膜厚的控制

粉末厚度與粉末質(zhì)量、噴涂電壓、鏈速、掛具的導(dǎo)電性、供粉氣壓、工件形狀、工件表面溫度等有關(guān)，浙江萬豐摩輪有限公司實(shí)際生產(chǎn)中，是通過出粉量或供粉氣壓來控制，出粉量一般調(diào)節(jié)在50%~75%。

1.6 粉末返工次數(shù)的控制

返工工藝在正常固化溫度和打磨外觀較佳的情況下允許返工3次，超過3次的返工品必須作脫粉處理。

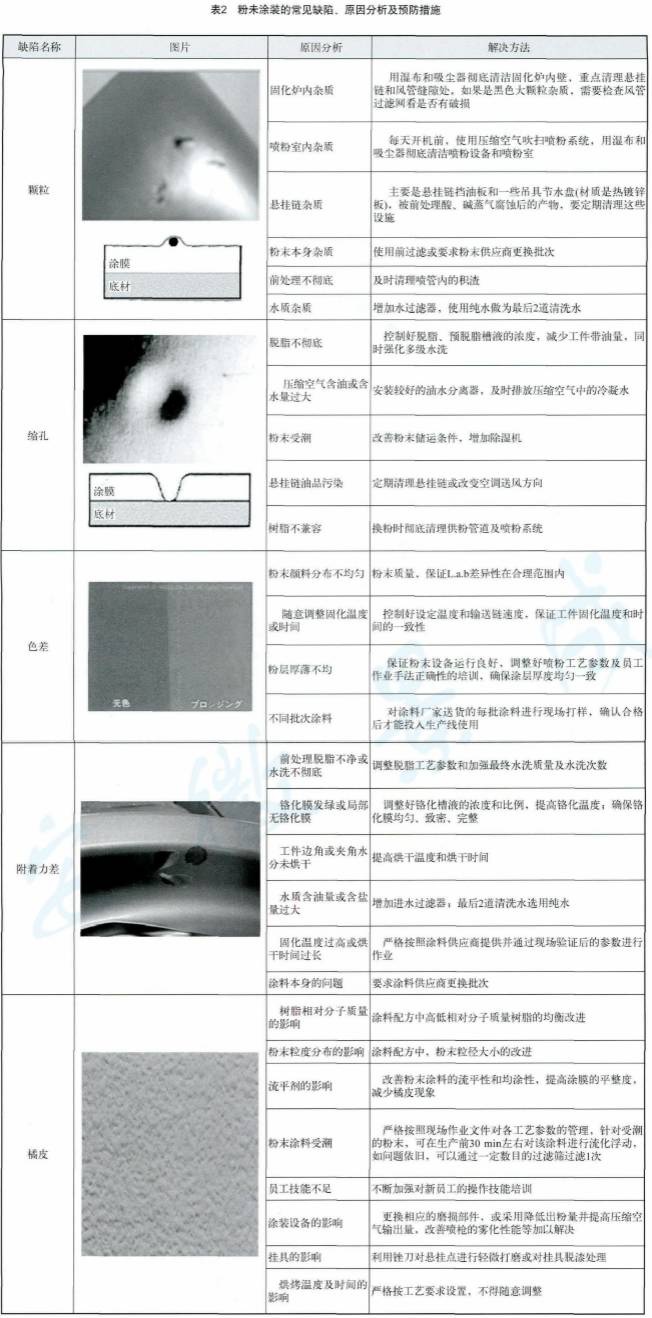

粉未涂裝的常見缺陷、原因分析及預(yù)防措施如表2所示。

結(jié)合摩托車鋁輪轂的具體情況（雙面裸露及凹槽較多），根據(jù)產(chǎn)品結(jié)構(gòu)，可以合理選擇采用手工靜電噴涂，手工靜電噴涂＋自動(dòng)靜電噴涂或自動(dòng)靜電噴涂的方式涂裝，目的是提高產(chǎn)品合格率和勞動(dòng)效率；而粉末涂裝又是一個(gè)實(shí)踐性很強(qiáng)的工作，是邊實(shí)踐、邊體會(huì)、邊總結(jié)，不斷提高的過程，在實(shí)際工作中，要注意不斷總結(jié)和積累經(jīng)驗(yàn)。

文/朱賢忠，陸仕平，呂允剛，何小紅

浙江萬豐摩輪有限公司
